Kuličková ložiska s hlubokou drážkou jsou základní komponenty v různých mechanických aplikacích, které umožňují plynulé otáčení hřídelí a náprav při minimalizaci tření a podporují radiální a axiální zatížení. Díky jejich všestrannosti a účinnosti jsou všudypřítomné v celé řadě průmyslových odvětví, včetně automobilového průmyslu, letectví, výroby a robotiky.
Konstrukce a konstrukce kuličkových ložisek s hlubokou drážkou

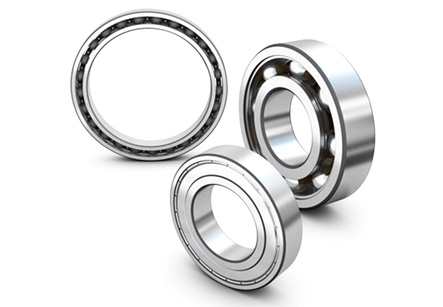

Struktura kuličkových ložisek s hlubokou drážkou
Kuličková ložiska mají relativně jednoduchou, ale vysoce účinnou strukturu, která jim umožňuje efektivně zvládat různá zatížení a rychlosti. Jak již bylo zmíněno, skládají se ze čtyř hlavních součástí: vnějšího kroužku, vnitřního kroužku, valivých těles (kuliček) a klece.
Vnější kruh
Vnější kroužek je větší ze dvou kroužků a poskytuje stabilní vnější ohraničení ložiska. Obvykle je vyroben z oceli, ale v některých případech může být vyroben z nerezové oceli nebo jiných materiálů pro specializované aplikace. Vnější kroužek je zodpovědný za montáž ložiska do pouzdra nebo konstrukce a zajišťuje správné vyrovnání a podporu vnitřních součástí. Obvykle má na svém vnitřním povrchu drážku, která tvoří oběžnou dráhu pro pohyb valivých prvků.
Vnitřní prstenec
Vnitřní kroužek je menší ze dvou kroužků a je namontován na otočném hřídeli. Stejně jako vnější kroužek je také vyroben z oceli a má vnitřní drážku tvořící druhou polovinu oběžné dráhy pro valivá tělesa. Dosednutí mezi vnitřním kroužkem a hřídelí je obvykle těsné, což zajišťuje bezpečné spojení mezi ložiskem a rotující součástí.
Valivé prvky (koule)
Valivá tělesa v kuličkových ložiskách jsou ocelové kuličky. Tyto kuličky jsou zodpovědné za snížení třecího odporu mezi stacionárním vnějším kroužkem a rotujícím vnitřním kroužkem. Počet, velikost a materiál kuliček závisí na konkrétní konstrukci ložiska a jeho zamýšlené nosnosti. Valivá tělesa jsou uspořádána v kruhovém vzoru, což zajišťuje, že jsou v kontaktu s vnitřním i vnějším kroužkem, aby se usnadnilo hladké otáčení.
Klec (držák)
Klec, známá také jako přidržovač, drží valivá tělesa na místě a brání jim ve vzájemném kontaktu. Toto oddělení zajišťuje hladký pohyb a snižuje riziko poškození způsobeného třením. Klec je obvykle vyrobena z mosazi, oceli nebo plastu a její konstrukce se může lišit v závislosti na požadavcích aplikace. Například vysokorychlostní aplikace mohou vyžadovat klec s nižší hmotností a omezeným kontaktem s kuličkami, aby se minimalizovaly odstředivé síly.
Úvahy o designu
Konstrukce kuličkových ložisek je rozhodující pro jejich výkon a dlouhou životnost v různých aplikacích. Inženýři a výrobci během procesu návrhu pečlivě zvažují několik faktorů:
Vůle a předpětí
Vůle v a
kuličkové ložisko s hlubokou drážkou se vztahuje k prostoru mezi valivými prvky a vnitřním a vnějším kroužkem, když není aplikováno žádné zatížení. Správná velikost vůle je nezbytná pro přizpůsobení tepelné roztažnosti a zajištění správných provozních podmínek. Předpětí je na druhé straně řízená axiální síla působící na ložisko, která zajišťuje, že valivá tělesa udrží během provozu kontakt s oběžnými drahami. Správné předpětí zvyšuje tuhost ložiska a zlepšuje jeho výkon, zejména ve vysokorychlostních aplikacích.
Výběr materiálu
Ocel je nejběžněji používaným materiálem pro kroužky a valivá tělesa v kuličkových ložiskách. Konkrétní druh oceli a použité procesy tepelného zpracování mohou významně ovlivnit pevnost, životnost a odolnost ložiska proti opotřebení. Pro aplikace zahrnující extrémní teploty, korozivní prostředí nebo speciální požadavky lze použít alternativní materiály, jako je nerezová ocel, keramika nebo hybridní ložiska (kombinace ocelových a keramických prvků).
Mazání
Správné mazání je životně důležité pro hladký chod a dlouhou životnost kuličkových ložisek. Maziva snižují tření, odvádějí teplo a chrání před korozí a opotřebením. Mezi běžné možnosti mazání patří tuk a olej. Volba maziva závisí na faktorech, jako je provozní rychlost, teplota a okolní podmínky. Utěsněná ložiska zadržují mazivo v ložisku, zatímco otevřená ložiska vyžadují vnější mazání.

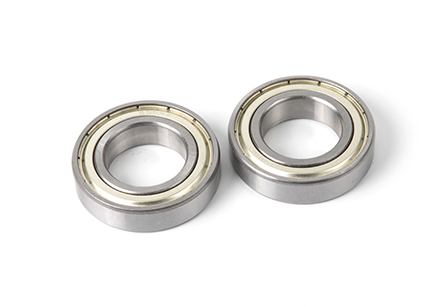

Stínění a těsnění
Chcete-li chránit vnitřní součásti ložiska před nečistotami,
kuličková ložiska s hlubokou drážkou mohou být vybaveny štíty nebo těsněními. Kryty jsou obvykle vyrobeny z kovu a pokrývají strany ložiska, zatímco těsnění jsou vyrobena z pryže nebo jiných materiálů a poskytují úplné pokrytí, aby se zabránilo vnikání prachu, vody nebo jiných částic.
Tolerance a přesnost ložisek
Tolerance a přesnost ložiska hrají zásadní roli při určování výkonu a spolehlivosti ložiska. Přesnější ložiska jsou schopna plynulejšího otáčení při vyšších rychlostech a běžně se používají v přesných strojích a aplikacích vyžadujících úzké tolerance.
Výhody a použití kuličkových ložisek s hlubokou drážkou
Výhody
Kuličková ložiska s hlubokými drážkami nabízejí četné výhody, díky kterým jsou oblíbenou volbou v široké řadě průmyslových aplikací:
Všestrannost
Jednou z klíčových výhod kuličkových ložisek je jejich všestrannost. Jsou navrženy tak, aby zvládaly radiální i axiální zatížení, takže jsou vhodné pro širokou škálu aplikací. Bez ohledu na to, zda je zatížení primárně radiální nebo axiální, kuličková ložiska s hlubokými drážkami jej mohou účinně nést a poskytují flexibilitu v konstrukci a konstrukci.
Nízké tření
Kuličková ložiska jsou navržena tak, aby minimalizovala tření mezi rotujícími a stacionárními součástmi. Hladké otáčení dosahované valivými tělesy (kuličkami) výrazně snižuje energetické ztráty, díky čemuž jsou tato ložiska energeticky účinná. Nízké tření také přispívá ke snížení opotřebení a tvorby tepla, což vede k delší životnosti a lepšímu celkovému výkonu.
Vysoké rychlosti
Kuličková ložiska s hlubokými drážkami jsou schopna provozu při vysokých rychlostech, zvláště když jsou spárována s vhodným mazáním a materiály. Efektivní pohyb valivých těles a snížené tření jim umožňují odolat požadavkům vysokorychlostních aplikací, jako jsou elektromotory, turbíny a vřetena obráběcích strojů.
Nízká hlučnost a vibrace
Konstrukce kuličkových ložisek pomáhá snižovat hladinu hluku a vibrací během provozu. Hladký valivý pohyb kuliček v oběžných drahách má za následek tišší provoz, díky čemuž jsou tato ložiska vhodná pro aplikace, kde je zásadní snížení hluku, jako je spotřební elektronika a automobilové komponenty.
Aplikace
Kuličková ložiska nacházejí široké využití v celé řadě průmyslových odvětví díky svým výhodám a všestrannosti. Některé z běžných aplikací zahrnují:
Automobilový průmysl
V automobilovém průmyslu se kuličková ložiska používají v různých součástech, jako jsou náboje kol, převodovky, alternátory, startéry, vodní čerpadla a klimatizační systémy. Jejich schopnost zvládat radiální i axiální zatížení je činí vhodnými pro různé automobilové aplikace.
Průmyslové stroje
Kuličková ložiska jsou široce používána v průmyslových strojích, včetně elektromotorů, čerpadel, kompresorů, převodovek a dopravníkových systémů. Tato ložiska zajišťují hladký rotační pohyb a zajišťují efektivní fungování průmyslových zařízení.
Domácí přístroje
V domácích spotřebičích, jako jsou pračky, chladničky, ventilátory a vysavače, se kuličková ložiska s hlubokými drážkami používají k podpoře rotujících součástí a ke snížení tření, což má za následek tišší a energeticky účinnější provoz.
Letecký průmysl
Letecký průmysl se spoléhá na kuličková ložiska s hlubokými drážkami pro různé aplikace, jako jsou podvozek letadel, součásti motorů, pomocné systémy a řídicí mechanismy. Vysokorychlostní schopnosti ložisek a schopnost zvládat radiální i axiální zatížení je činí ideálními pro letecké aplikace.
Robotika
V robotice a automatizaci jsou kuličková ložiska s hlubokou drážkou nezbytná pro zajištění hladkých pohybů kloubů a přesné řízení pohybu. Jejich nízké tření a vysokorychlostní schopnosti přispívají k celkové výkonnosti a účinnosti robotických systémů.
Lékařské vybavení
Kuličková ložiska s hlubokými drážkami se také používají v lékařských zařízeních, jako jsou dentální násadce, chirurgické nástroje a zobrazovací zařízení. Jejich spolehlivost a hladký provoz jsou klíčové v lékařských zařízeních, kde je přesnost a bezpečnost prvořadá.
Obnovitelná energie
V sektoru obnovitelných zdrojů energie se kuličková ložiska nacházejí ve větrných turbínách a solárních sledovacích systémech. Pomáhají přeměňovat větrnou a solární energii na elektrickou energii tím, že podporují rotující součásti v těchto systémech.
